株式会社マルセイ　建設金物製品

建設金物製品一覧（五十音順）

木材製品はこちらから

取扱商品詳細

桟木固定金物

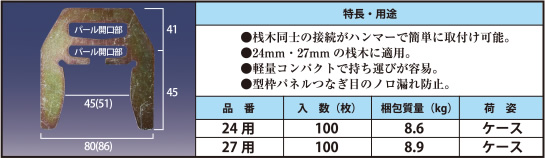

桟ドイッチ（型枠パネル接続桟木固定金物）

●桟木同士の接続がハンマーで簡単に取付け可能。 ●24mm・27mmの桟木に適用。 ●軽量コンパクトで持ち運びが容易。 ●型枠パネルつなぎ目のノロ漏れ防止。

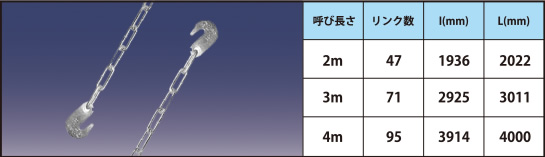

足場吊りチェーン

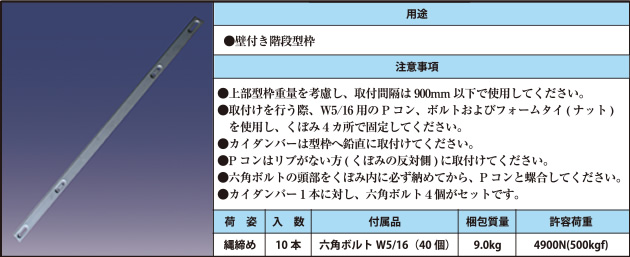

カイダンバー(階段型枠上下支持金物)

●壁付き階段型枠 ●上部型枠重量を考慮し、取付間隔は900mm以下で使用してください。 ●取付けを行う際、W5/16用のPコン、ボルトおよびフォームタイ(ナット)を使用し、くぼみ4カ所で固定してください。 ●カイダンバーは型枠へ鉛直に取付けてください。 ●Pコンはリブがない方(くぼみの反対側)に取付けてください。 ●六角ボルトの頭部をくぼみ内に必ず納めてから、Pコンと螺合してください。 ●カイダンパー1本に対し、六角ボルト4個がセットです。

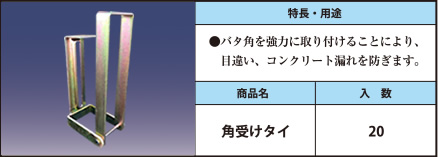

角受けタイ

●バタ角を強力に取り付けることにより、目違い、コンクリート漏れを防ぎます。

釘類

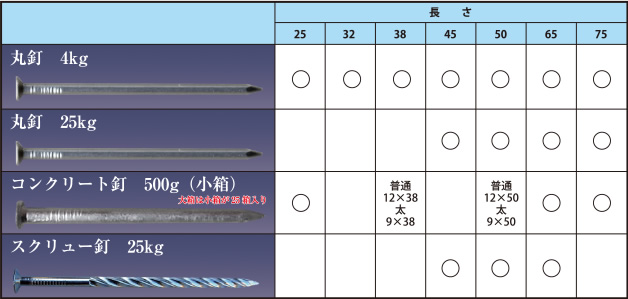

丸釘 4kg 丸釘 25kg コンクリート釘　500g（小箱）大箱は小箱が25箱入りスクリュー釘　25kg

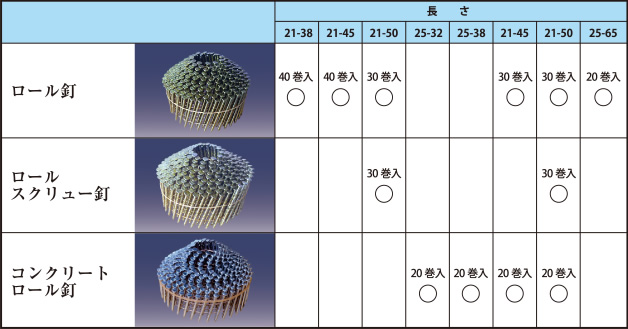

ロール釘ロールスクリュー釘コンクリートロール釘

ピアスビス

ダブルヘッド釘

プラ釘 ●釘じまいが簡単 ●錆の発生が全くない ●軽くて、強くて、安全です。

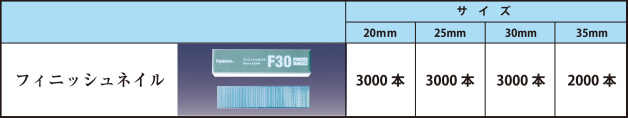

フィニッシュネイル

コーススレッド

合板枠用インサート

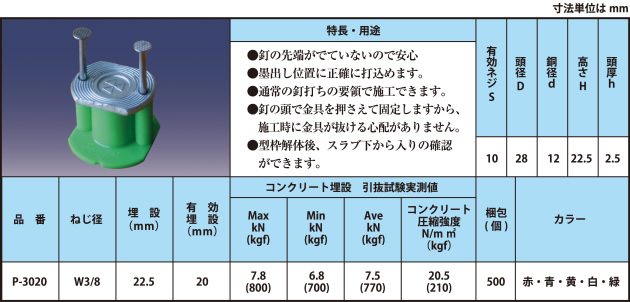

ポパイ-2

●釘の先端がでていないので安心 ●墨出し位置に正確に打込めます。 ●通常の釘打ちの要領で施工できます。 ●釘の頭で金具を押さえて固定しますから、施工時に金具が抜ける心配がありません。 ●型枠解体後、スラブ下から入りの確認ができます。

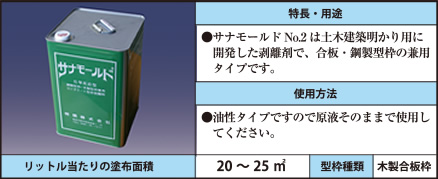

サナモールドNO2

●サナモールドNo.2は土木建築明かり用に開発した剥離剤で、合板・鋼製型枠の兼用タイプです。 ●油性タイプですので原液そのままで使用してください。

サポート受け金具／アンカー

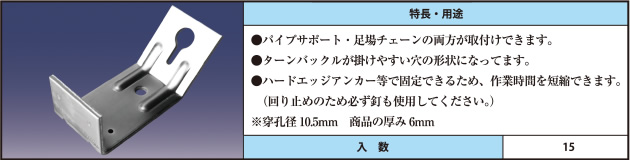

サポートアシスト

●パイプサポート・足場チェーンの両方が取付けできます。 ●ターンバックルが掛けやすい穴の形状になってます。 ●ハードエッジアンカー等で固定できるため、作業時間を短縮できます。（回り止めのため必ず釘も使用してください。） ※穿孔径10.5mm　商品の厚み6mm

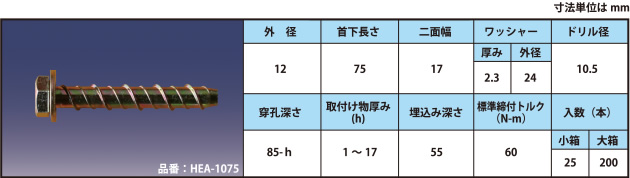

ハードエッジアンカー1075

品番：HEA-1075

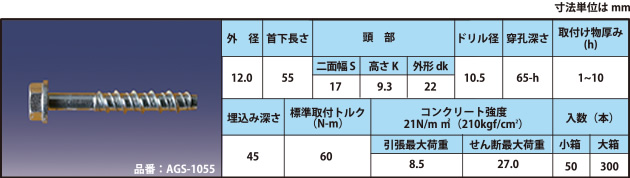

グッドスクリュー 1055

品番：AGS-1055

アイボルト（丸環）

ホールインアンカー

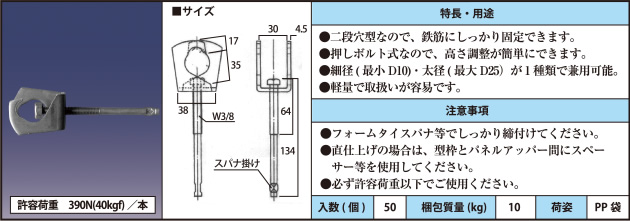

パネルアッパー　(浮かし型枠受金具)

許容荷重　390N(40kgf)／本 ●二段穴型なので、鉄筋にしっかり固定できます。 ●押しボルト式なので、高さ調整が簡単にできます。 ●細径(最小D10)・太径(最大D25）が1種類で兼用可能。 ●軽量で取扱いが容易です。 ●フォームタイスパナ等でしっかり締付けてください。 ●直仕上げの場合は、型枠とパネルアッパー間にスペーサー等を使用してください。 ●必ず許容荷重以下でご使用ください。

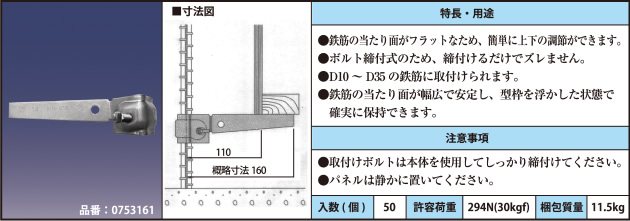

パネル浮かし万能型　(調整巾の大きさが魅力。鉄筋を利用した浮かし型枠用)

品番：0753161 ●鉄筋の当たり面がフラットなため、簡単に上下の調節ができます。 ●ボルト締付式のため、締付けるだけでズレません。 ●D10～D35の鉄筋に取付けられます。 ●鉄筋の当たり面が幅広で安定し、型枠を浮かした状態で確実に保持できます。 ●取付けボルトは本体を使用してしっかり締付けてください。 ●パネルは静かに置いてください。

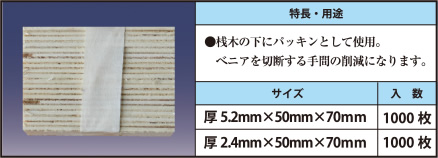

しきざんくん

●桟木の下にパッキンとして使用。べニアを切断する手間の削減になります。

止水板各種

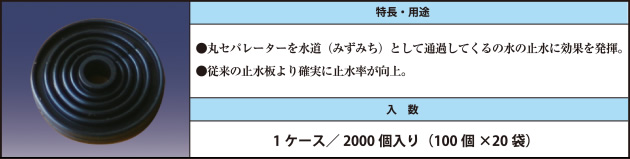

丸セパ止水板　8Φ（5/16）

●丸セパレーターを水道（みずみち）として通過してくるの水の止水に効果を発揮。 ●従来の止水板より確実に止水率が向上。

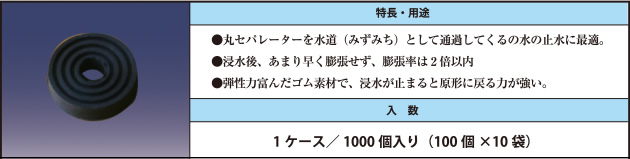

ハイリング (水膨張止水板)　8Φ（5/16）

●丸セパレーターを水道（みずみち）として通過してくるの水の止水に最適。●浸水後、あまり早く膨張せず、膨張率は2倍以内 ●弾性力富んだゴム素材で、浸水が止まると原形に戻る力が強い。

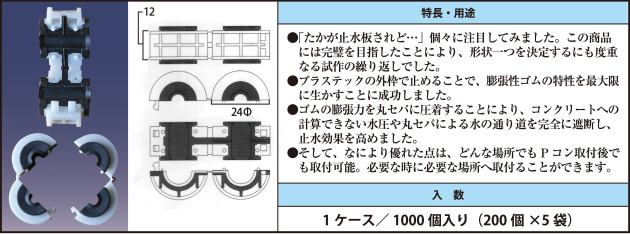

止水の革命児「イッパツくん」8Φ（5/16）（丸セパ用後付止水リング）（水膨張性ゴム）

●「たかが止水板されど…」個々に注目してみました。この商品には完璧を目指したことにより、形状一つを決定するにも度重なる試作の繰り返しでした。 ●プラステックの外枠で止めることで、膨張性ゴムの特性を最大限に生かすことに成功しました。 ●ゴムの膨張力を丸セパに圧着することにより、コンクリートへの計算できない水圧や丸セパによる水の通り道を完全に遮断し、止水効果を高めました。 ●そして、なにより優れた点は、どんな場所でもPコン取付後でも取付可能。必要な時に必要な場所へ取付ることができます。

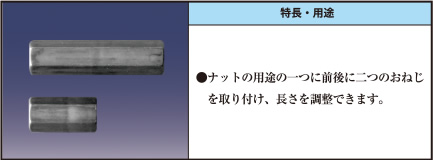

ジョイントナット　L-25mm／L-50mm

●ナットの用途の一つに前後に二つのおねじを取り付け、長さを調整できます。

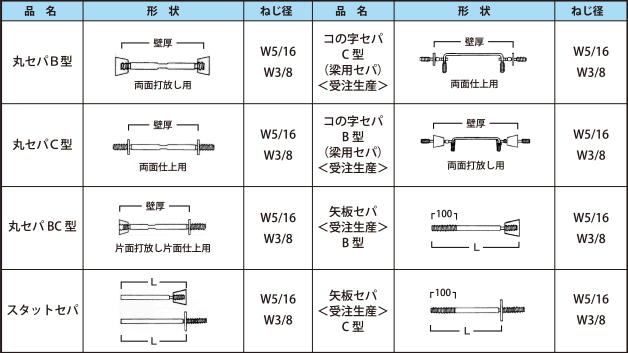

セパレーター

B型セパ
コの字セパB型
BC型セパ
矢板セパB型
C型セパ
矢板セパC型
スタットセパ
ワンタッチリング

セパレーター型枠締付金具

ダンネツパット

ダンネツパット ●断熱材の同時打込法に最適です

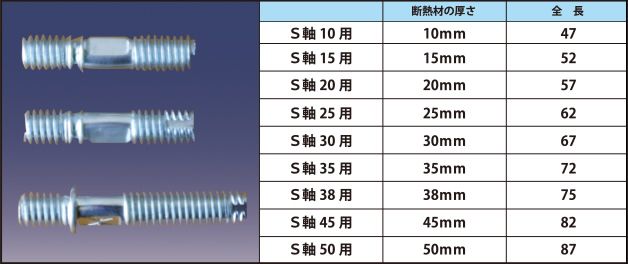

S軸（断熱材用軸足）

S軸（断熱材用軸足） S軸10用 S軸15用 S軸20用 S軸25用 S軸30用 S軸35用 S軸38用 S軸45用 S軸50用

カネセパ

セパレーター付属品

Pスラブ駒

Pスラブ駒 ●ナット内蔵のため、打放しに最適です。 ●ポリ釘使用により、釘じまいが簡単です。

釘付Pコマ

釘付Pコマ ●天井下の釘処理が簡単です。 ●特殊なリングネイルです。 ●外しやすい釘ベースになっています。

Pスラブ駒(角)2型　（クギなしクギとれ）

Pスラブ駒(角)2型　（クギなしクギとれ） ●天井下の釘処理が簡単です。 ●釘穴4mm

Pスラブ駒(L)2型　（クギなしクギとれ）

Pスラブ駒(L)2型　（クギなしクギとれ） ●断熱材の同時打込工法に最適です。

かぶり駒

かぶり駒 ●カブリ厚30mm以上必要とする場合に使用してください ●天井下の釘処理が簡単です。 ●釘穴4mm

スラブ引金具

スラブ引金具 ●バーリング式

サッシアンカー

サッシアンカー ●サッシ窓枠止め用

セパストップ

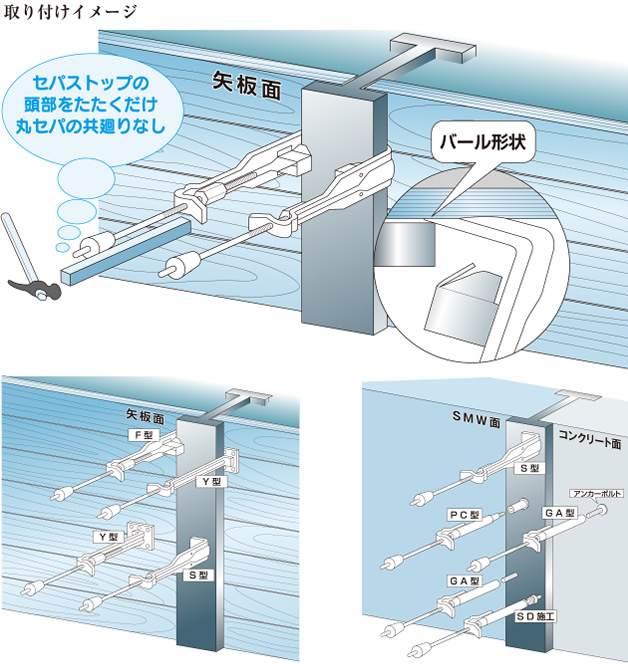

取付イメージ

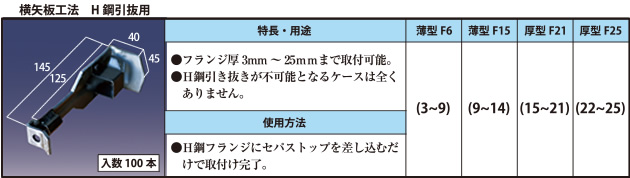

F型／F6型・F15型・F21型・F25型（壁厚調整寸法100mm）

横矢板工法　H鋼引抜用 ●フランジ厚3mm～25ｍｍまで取付可能。●H鋼引き抜きが不可能となるケースは全く
　ありません。●H鋼フランジにセパストップを差し込むだけで取付け完了。

Fℓ型／Fℓ50mm 15型・21型（壁厚調整寸法30mm）

横矢板工法　H鋼引抜用 ●柱、梁の鉄筋に当たりません。●H鋼フランジにセパストップを差し込むだけで取付け完了。

Y型／（壁厚調整寸法120mm）

横矢板工法　横矢板釘止め用

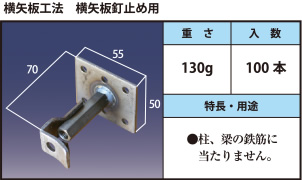

Kℓ70mm／（壁厚調整寸法40mm）

横矢板工法　横矢板釘止め用 ●柱、梁の鉄筋に当たりません。

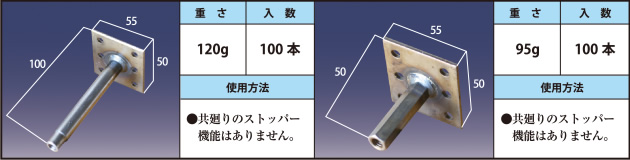

Tℓ100mm・Tℓ50mm 矢板金物

●共廻りのストッパー機能はありません。

S型／5/16・3/8用（壁厚調整寸法100mm）

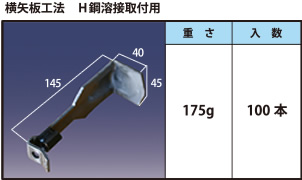

横矢板工法　H鋼溶接取付用

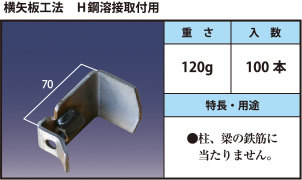

Sℓ70mm／（壁厚調整寸法40mm）

横矢板工法　H鋼溶接取付用 ●柱、梁の鉄筋に当たりません。

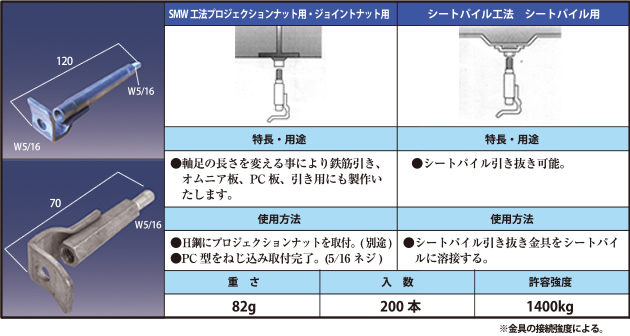

PC型5/16用（壁厚調整寸法85mm） PC Fℓ70型

SMW工法プロジェクトナット用・ジョイントナット用 ●軸足の長さを変える事により鉄筋引き、オムニア板、PC板、引き用にも製作いたします。 ●H鋼にプロジェクトナットを取付。(別途) ●PC型をねじ込み取付完了。(5/16ネジ) ／シートパイル工法　シートパイル用 ●シートパイル引き抜き可能。 ●シートパイル引き抜き金具をシートパイルに溶接する。 ※金具の接続強度による。

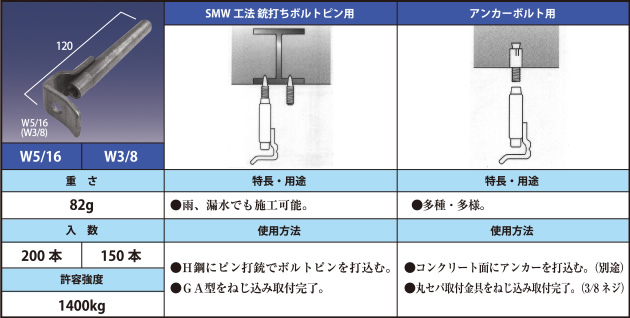

GA型5/16・3/8用（壁厚調整寸法85mm）

SMW工法銃打ちボルトピン用 ●SMW工法銃打ちボルトピン用 ●H鋼にピン打銃でボルトピンを打込む。 ●GA型をねじ込み取付完了。／アンカーボルト用 ●多種・多様。 ●コンクリート面にアンカーを打込む。（別途） ●丸セパ取付金具をねじ込み取付完了。（3/8ネジ）

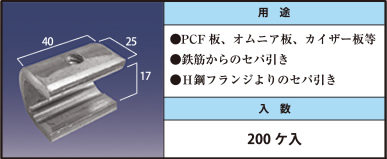

HD型

●PCF板、オムニア板、カイザー板等 ●鉄筋からのセパ引き ●H鋼フランジよりのセパ引き

プレートロック5/16

丸セパ W5/16 ●許容強度900kg(二方向引き)

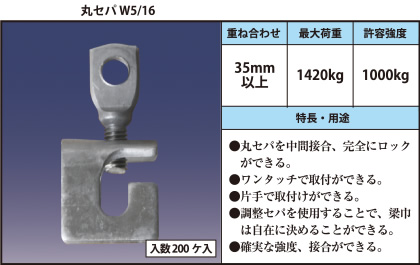

セパロック 5/16用

丸セパ W5/16 ●丸セパを中間接合、完全にロックができる。 ●ワンタッチで取付ができる。 ●片手で取付けができる。 ●調整セパを使用することで、梁巾は自在に決めることができる。 ●確実な強度、接合ができる。

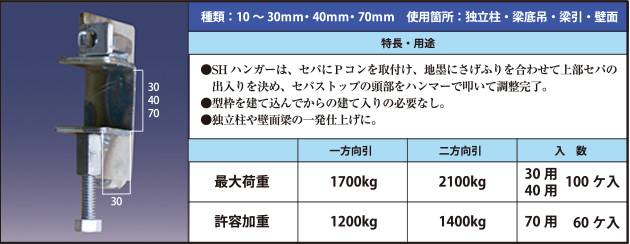

セパストップ二方向引きHハンガー(SHハンガー)

種類：10～30ｍｍ・40～70ｍｍ　使用箇所：独立柱・梁底吊・梁引・壁面 ●SHハンガーは、セパにPコンを取付け、地墨にさげふりを合わせて上部セパの出入りを決め、セパストップの頭部をハンマーで叩いて調整完了。 ●型枠を建て込んでからの建て入りの必要なし。 ●独立柱や壁面梁の一発仕上げに。

コーナー引き金物

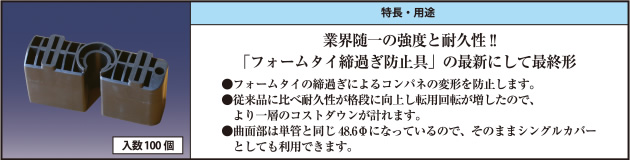

ゼロホルダー

業界随一の強度と耐久性!!「フォームタイ締過ぎ防止具」の最新にして最終形 ●フォームタイの締過ぎによるコンパネの変形を防止します。 ●従来品に比べ耐久性が格段に向上し転用回転が増したので、より一層のコストダウンが計れます。 ●曲面部は単管と同じ48.6Φになっているので、そのままシングルカバーとしても利用できます。

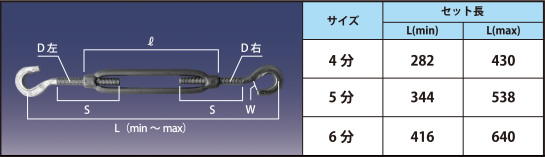

タンバックル

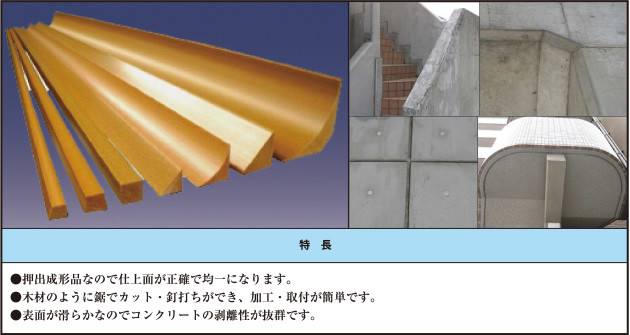

発泡面木・目地棒

●押出成形品なので仕上面が正確で均一になります。 ●木材のように鋸でカット・釘打ちができ、加工・取付が簡単です。 ●表面が滑らかなのでコンクリートの剥離性が抜群です。

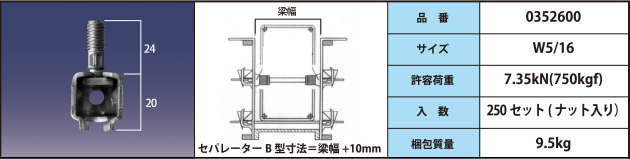

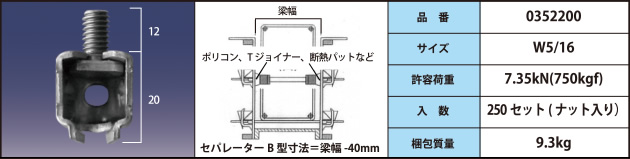

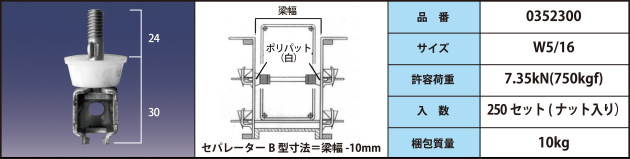

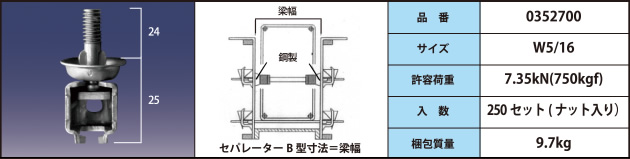

ハリロック

A型

O型

B型

C型

複合金物

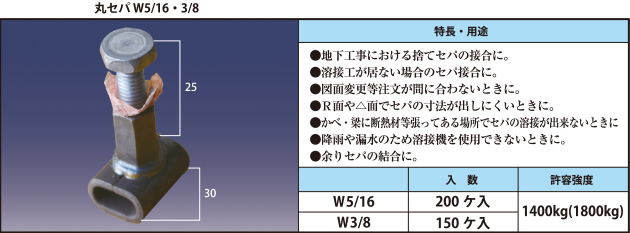

だっこちゃん　5/16・3/8

丸セパ W5/16・3/8 ●地下工事における捨てセパの接合に。 ●溶接工が居ない場合のセパ接合に。 ●図面変更等注文が間に合わないときに。 ●R面や△面でセパの寸法が出しにくいときに。 ●かべ・梁に断熱材等張ってある場所でセパの溶接が出来ないときに ●降雨や漏水のため溶接機を使用できないときに。 ●余りセパの結合に。

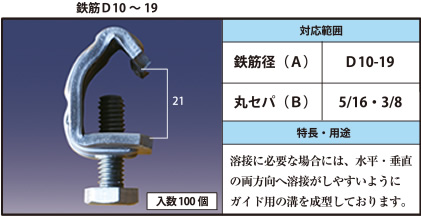

マッスルくん

鉄筋D10～19 溶接に必要な場合には、水平・垂直の両方向へ溶接がしやすいようにガイド用の溝を成型しております。

鉄筋くん

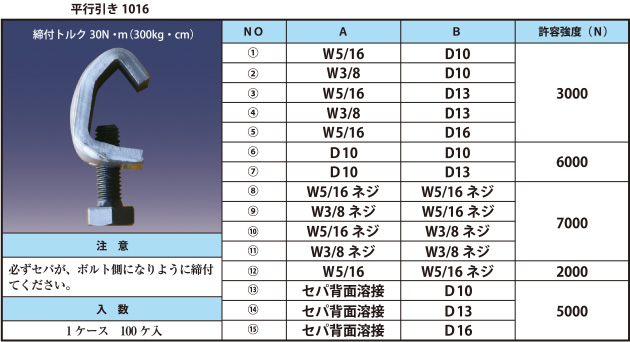

平行引き1016 締付トルク30N・m（300kg・cm）

ナット付タイプ29N-8（W5/16用）（適応鉄筋径D13～D29）

ボルト締付トルク　10~15N-m

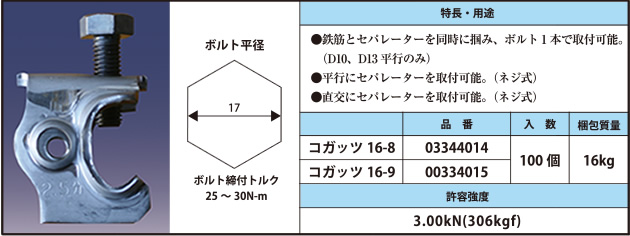

小ガッツ　16-8（適応鉄筋径D10～D16） 16-9（適応鉄筋径D10～D16）

ボルト締付トルク　25～30N-m ●鉄筋とセパレーターを同時に掴み、ボルト1本で取付可能。（D10、D13平行のみ） ●平行にセパレーターを取付可能。（ネジ式） ●直交にセパレーターを取付可能。（ネジ式）

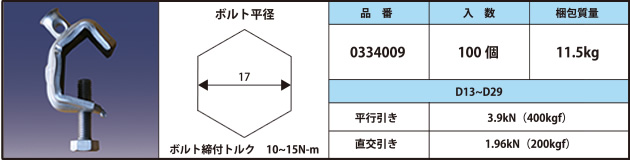

溶接タイプ29W（適応鉄筋径D13～D29）

ボルト締付トルク　10~15N-m

溶接タイプ 41W（適応鉄筋径D29～D41）

ナット付タイプ 41N-8（ナット付タイプ 41N-8） 41N-9（ナット付タイプ 41N-9）

ボルト締付トルク　35N-m ●鉄筋に溶接できない場所でのセパ引きに最適。 ●鉄筋をしっかり掴み、「鉄筋からのかぶり」を侵しません。 ●締め付けが簡単で確実（平径：17） ●溶接面（溶接マーク入） ●セパレーターが自在に引ける (W5/16、W3/8対応)

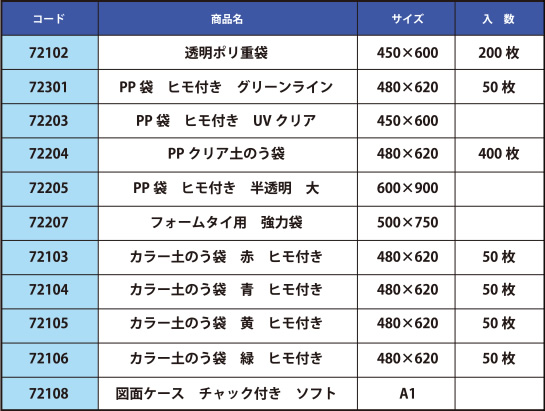

袋類／図面ケース

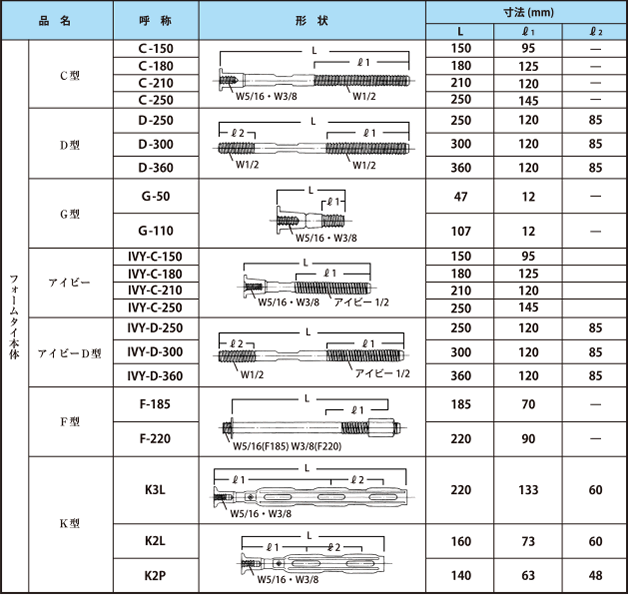

フォームタイ

C型 D型
G型アイビーアイビーD型 F型 K型

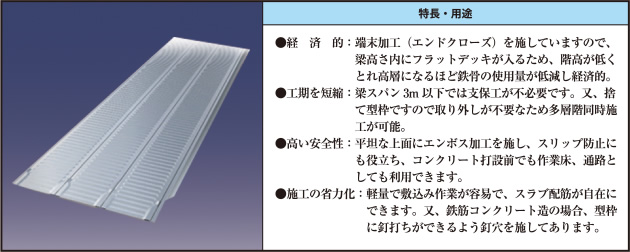

フラットデッキ

●経済的：端末加工（エンドクローズ）を施していますので、梁高さ内にフラットデッキが入るため、階高が低くとれ高層になるほど鉄骨の使用量が低減し経済的。 ●工期を短縮：梁スパン3m以下では支保工が不必要です。又、捨て型枠ですので取り外しが不要なため多層階同時施工が可能。 ●高い安全性：平坦な上面にエンボス加工を施し、スリップ防止にも役立ち、コンクリート打設前でも作業床、通路としても利用できます。 ●施工の省力化：軽量で敷込み作業が容易で、スラブ配筋が自在にできます。又、鉄筋コンクリート造の場合、型枠に釘打ちができるよう釘穴を施してあります。

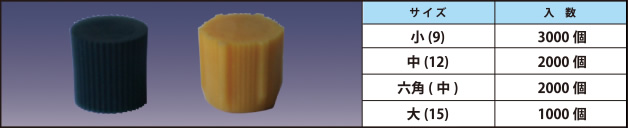

プラセン

プラセン小(9) 中(12) 六角(中) 大(15)

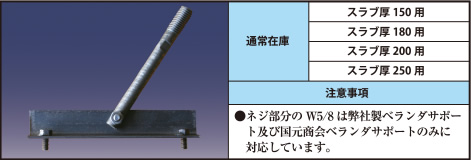

ベランダアンカー

●ネジ部分のW5/8は弊社製ベランダサポート及び国元商会ベランダサポートのみに対応しています。

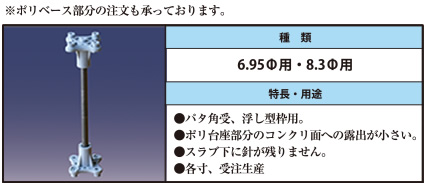

ポリバタ受　釘抜型

※ポリベース部分の注文も承っております。6.95Φ用・8.3Φ用 ●パタ角受、浮し型枠用 ●ポリ台座部分のコンクリ面への露出が小さい。 ●スラブ下に針が残りません。 ●各寸、受注生産

ミラフォーム/ミラックスラブライト

ミラフォーム（抽出法ポリスチレンフォーム）

ミラックスラブライト（スラブ型枠兼用断熱ボード/抽出発泡ポリスチレン）

●施工中は極力根太上を歩くなど、踏み抜きには十分注意してください。 ●火気に接触すると燃えます。燃えると黒煙を発生します。従って、輸送、保管、施工などに際しては火気に十分注意するとともに、適切に養生してください。溶接溶断に当たってはご注意ください。（酸素指数は26以上です）

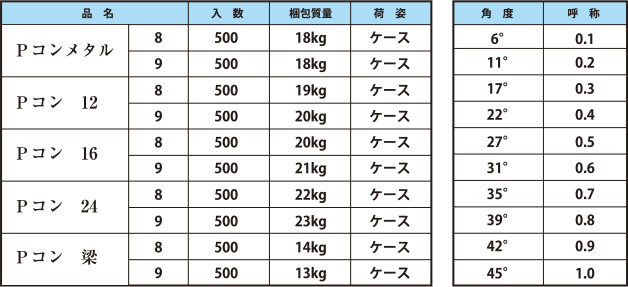

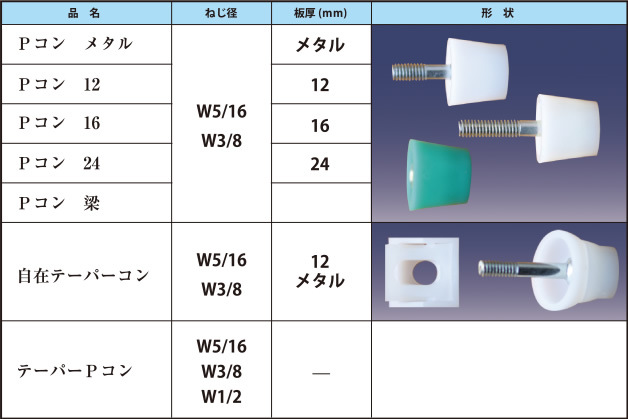

Pコン

Pコンメタル Pコン 12 Pコン 16 Pコン 24 Pコン梁自在テーパーコン自在テーパーコンテーパーPコン

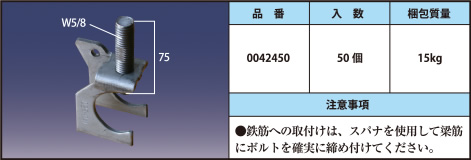

RCアンカー鉄筋用

●鉄筋への取付けは、スパナを使用して梁筋にボルトを確実に締め付けてください。

※掲載されていない商品につきましても、ご相談承ります。
